腾讯云服务器搭建鸿蒙Hi3861开发板开发环境

发表时间：2022-03-26来源：网络

安装Hi3861开发板的开发环境可以选择虚拟机、Docker、 WSL 或者实体Linux系统电脑，这几种方式都只合适单一的开发环境，像我这样的上班族，家里单位各一个电脑，用起来还是不太方便。

如果这个开发环境部署在云端，那岂不是我在哪都可以随时继续之前的工作了？想想就挺美好，恰好双十一腾讯云有新人活动：288元/三年(不是腾讯云的广告哈，其他云服务也一样，只是阿里云我不是新客户了，享受不了新人优惠)，买起！

将文件夹共享出来容易有被黑的风险，需谨慎！！！

腾讯云购买

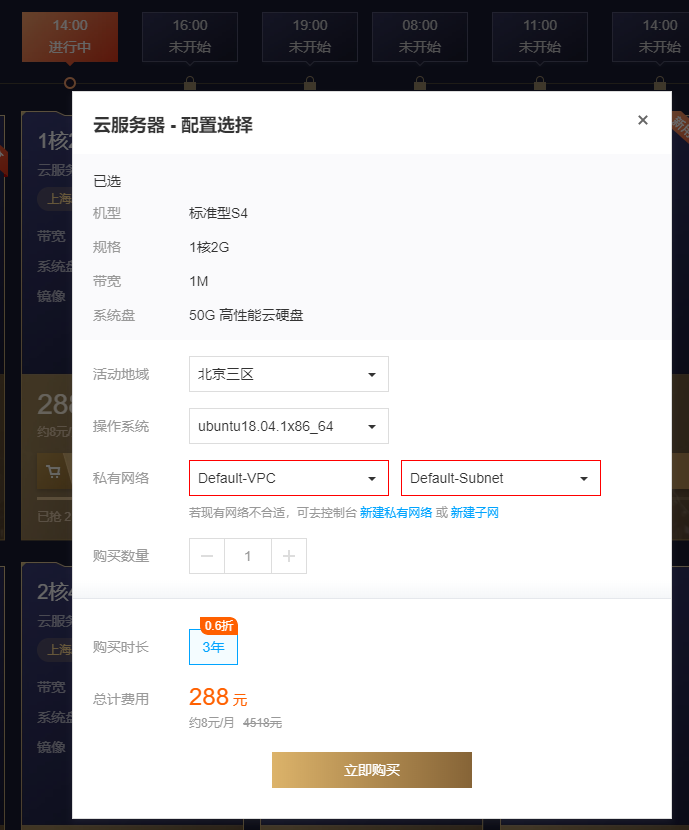

初始购买界面，乌班图Ubuntu的系统版本只能选择18.04，先购买了，然后后面升级为Ubuntu 20.04。

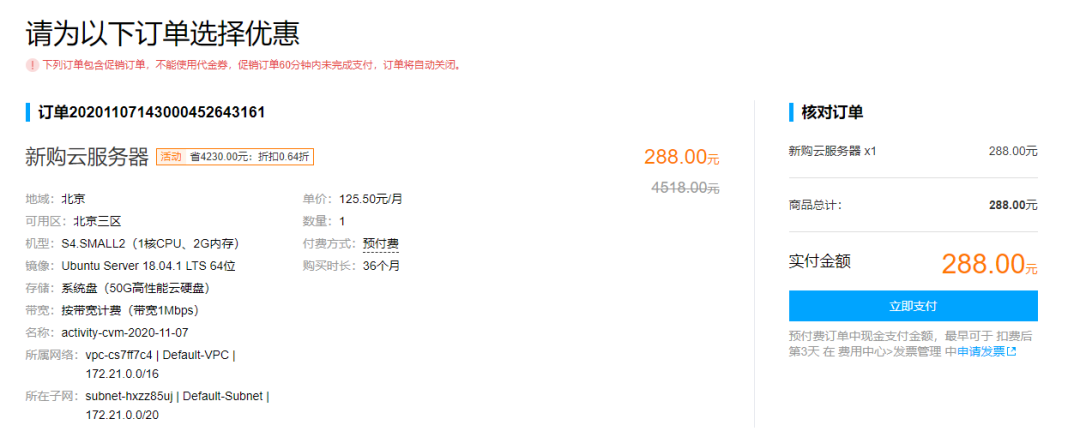

提交订单，三年费用288元，还是挺香的。

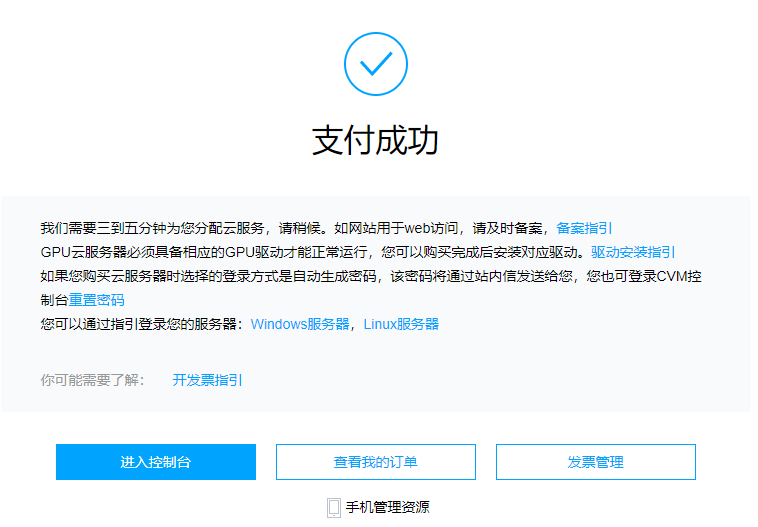

支付成功，进入控制台就可以管理我们的云服务器了。

腾讯云服务器登录

登录腾讯云服务器控制台

登录腾讯云服务器控制台：

https://cloud.tencent.com/login?s_url=https%3A%2F%2Fconsole.cloud.tencent.com%2Fcvm%2Findex

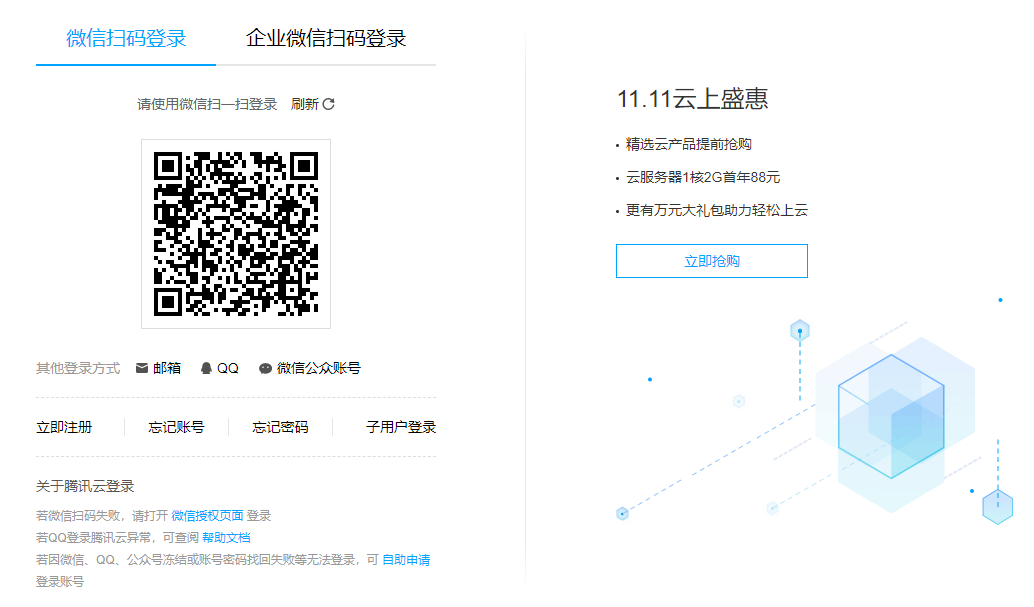

打开上面链接，然后微信扫码即可登录腾讯云服务器控制台：

在实例管理页面，选择需要登录的Linux云服务器：

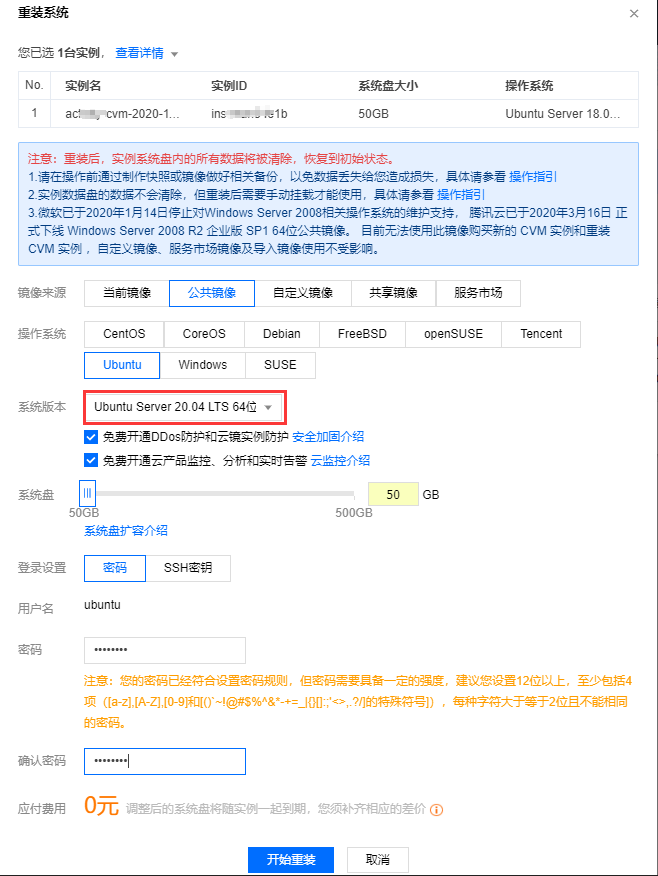

为了避免踩坑，重装系统为Ubuntu 20.04版本：

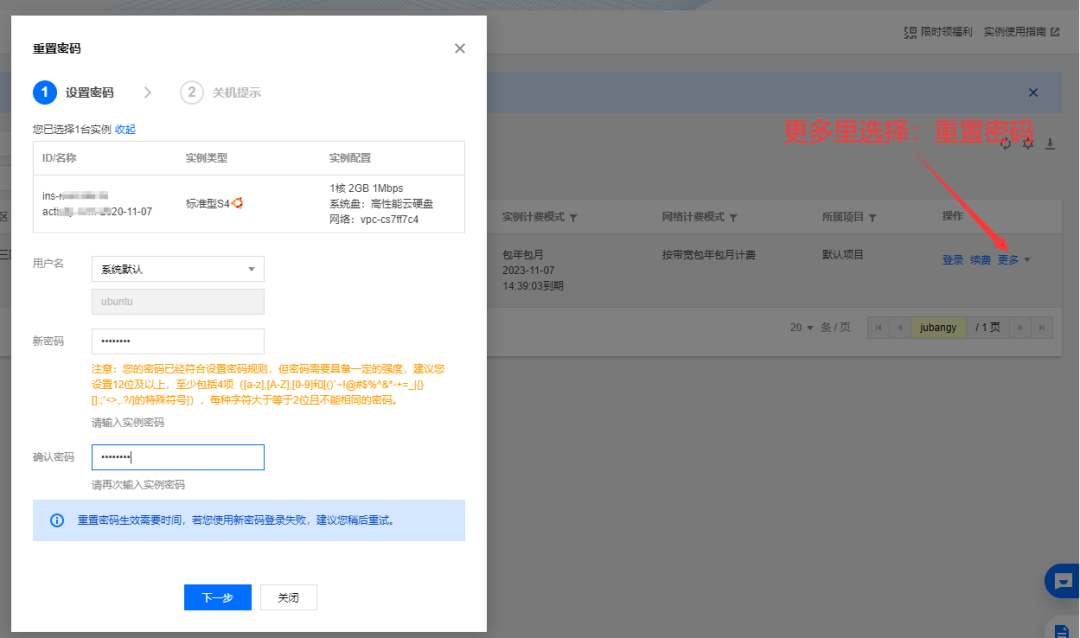

先重置一下云服务器的密码：

默认用户ubuntu和管理员用户root都进行一次密码重置。

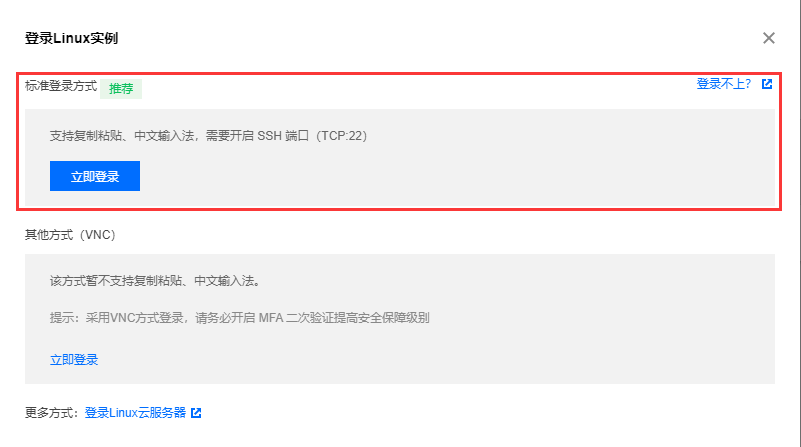

单击右侧的【登录】，在弹出的【登录Linux实例】窗口，为了方便粘贴复制命令行，选择【标准登录方式】，单击【立即登录】。如下图所示：

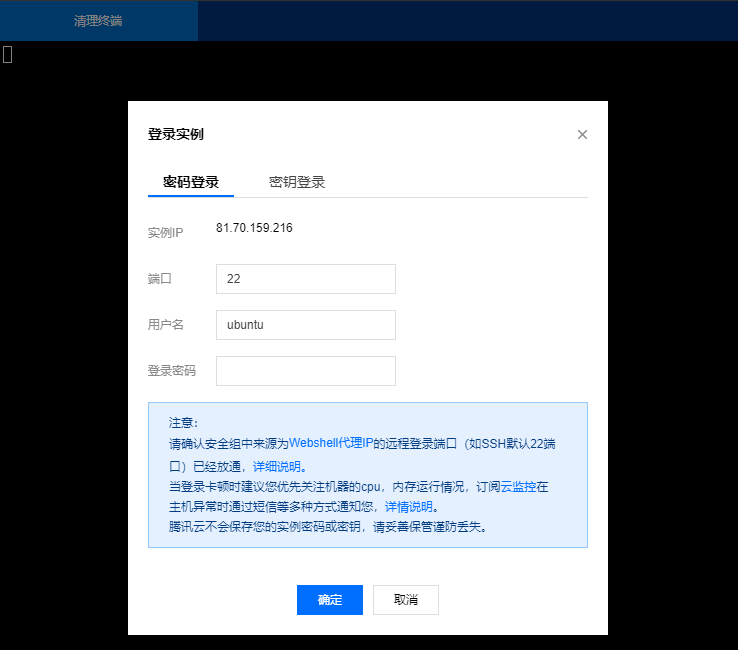

在打开的 WebShell 登录页面，根据实际需求，选择【密码登录】或者【密钥登录】方式进行登录。如下图所示：

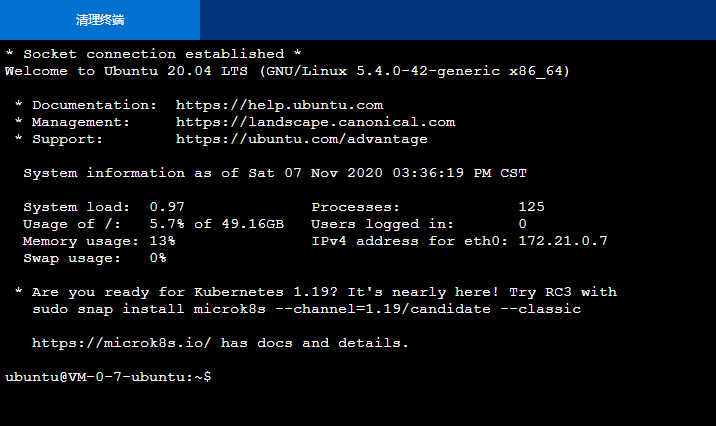

输入重置后的密码，如果登录成功，WebShell 界面会出现 Socket connection established 提示，证明登录成功。如下图所示：

进行操作之前先进行一下apt-get更新：sudo apt-get update
安装一个图形界面：sudo apt-get install ubuntu-desktop

安装完毕之后，记得重启一下系统：

//管理员权限下输入reboot
sudo reboot

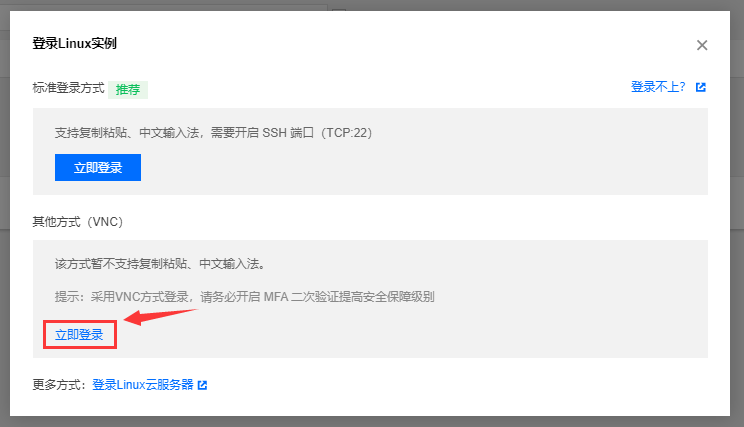

这回登录方式选择：其它方式，如下：

点击“立即登录”之后就会进入Ubuntu的可视化桌面：

命令行+可视化界面操作更适合我这种Linux小白。

配置鸿蒙OS交叉编译环境

之前我们在Win10系统下，使用WSL的方式配置过一次鸿蒙开发环境，具体参考如下网文：

鸿蒙开发环境搭建、源码下载和编译

我们这次在腾讯云服务器上重新操作一遍，建议下面操作使用标准登录方式登录腾讯云服务器，这样方便粘贴下面的命令行。

推荐两次网文结合来看。

为了避免网友踩坑，我使用腾讯云控制台的重装系统功能，先后配置了三次环境，记录了详细搭建过程，分享如下。

查看Ubuntu Python版本

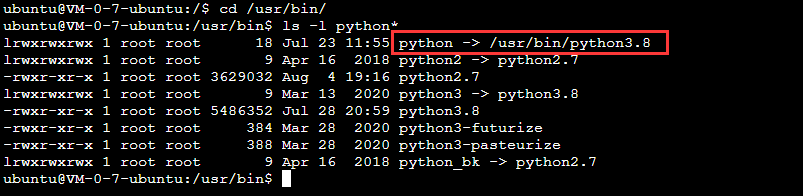

使用如下指令列出的python链接情况：

cd /usr/bin
ls -l python*

文档中有说明，一定要用python3.7及以上版本，本系统中已含有python3.8，满足条件。

配置 repo 工具

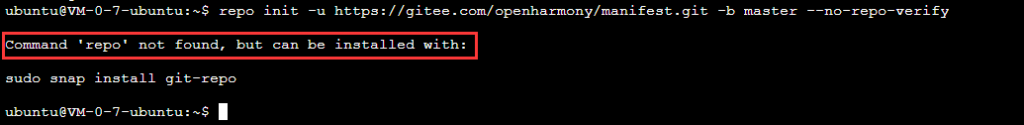

本系统如果直接下载鸿蒙的代码的话，可能会报如下错误：

repo init -u https://gitee.com/openharmony/manifest.git -b master --no-repo-verify

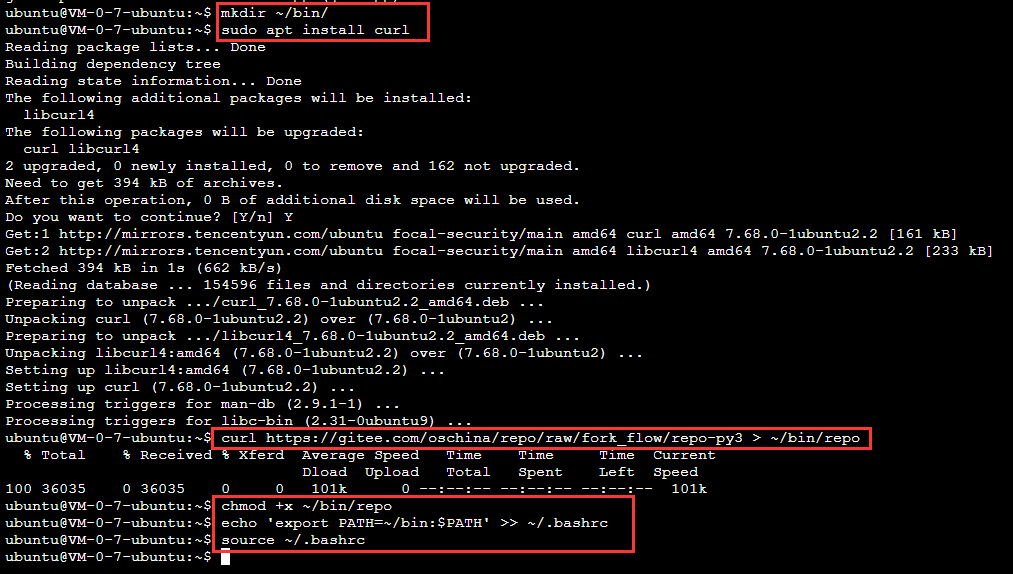

说明本Linux系统上还没有配置Repo命令，需要先下载并配置Repo命令行工具：

mkdir ~/bin/
sudo apt install curl # 如果没有 curl 命令需要先下载
curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 > ~/bin/repo
chmod +x ~/bin/repo
echo 'export PATH=~/bin:$PATH' >> ~/.bashrc
source ~/.bashrc

下载Harmony OS源码

mkdir -p ~/harmonyos/openharmony && cd ~/harmonyos/openharmony
sudo apt install git python # repo 工具本身是 python 脚本，它会调用 git 命令下载单个代码仓
#开始前需要配置`user.name`和`user.email`，如果没有配置，使用如下命令进行配置：
git config --global user.name "yourname"
git config --global user.email "your-email-address"
repo init -u https://gitee.com/openharmony/manifest.git -b master --no-repo-verify
repo sync -c # 以后每天同步远程仓的修改，只需要执行这一条命令即可

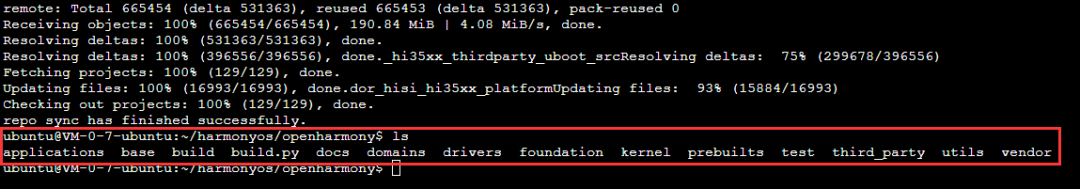

下载完成：

安装文件系统打包工具

运行“mkfs.vfat”，如果未找到该命令，需要安装运行“mcopy”，如果未找到该命令，需要安装sudo apt-get install dosfstools mtools # 官方文档说明的两个文件系统打包工具sudo apt-get install zip # 官方文档虽然没有写，但是打包 rootfs 过程中需要使用

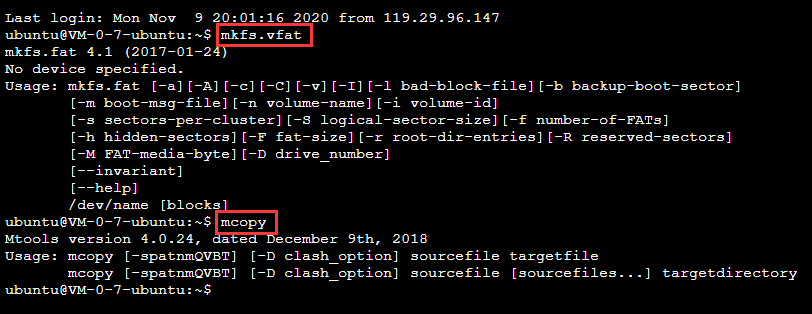

到了此步骤，我测试“mkfs.vfat”和mcopy”指令系统中已存在，则不需要经过上面步骤进行安装了，具体测试如下：

下载、配置编译工具链

使用如下命令，分别下载 gn、ninja、LLVM、hc-gen 包，根据官方文档修改，一步到位，不用反复复制粘贴！

#下载 gn/ninja/LLVM/hc-gen 包：
URL_PREFIX=https://repo.huaweicloud.com/harmonyos/compiler
wget $URL_PREFIX/gn/1523/linux/gn.1523.tar
wget $URL_PREFIX/ninja/1.9.0/linux/ninja.1.9.0.tar
wget $URL_PREFIX/clang/9.0.0-34042/linux/llvm-linux-9.0.0-34042.tar
wget $URL_PREFIX/hc-gen/0.65/linux/hc-gen-0.65-linux.tar

#编译 hi3861 需要 riscv 编译工具链
wget $URL_PREFIX/gcc_riscv32/7.3.0/linux/gcc_riscv32-linux-7.3.0.tar.gz
#解压 gn/ninja/LLVM/hc-gen 包：
tar -C ~/ -xvf gn.1523.tar
tar -C ~/ -xvf ninja.1.9.0.tar
tar -C ~/ -xvf llvm-linux-9.0.0-34042.tar
tar -C ~/ -xvf hc-gen-0.65-linux.tar
tar -C ~/ -xvf gcc_riscv32-linux-7.3.0.tar.gz

#向 ~/.bashrc 中追加 gn/ninja/LLVM/hc-gen 路径配置：
cat ~/.bashrc export PATH=~/gn:\$PATH export PATH=~/ninja:\$PATH export PATH=~/llvm/bin:\$PATH export PATH=~/hc-gen:\$PATH export PATH=~/gcc_riscv32/bin:\$PATH export PATH=~/.local/bin:\$PATH
EOF #生效环境变量 source ~/.bashrc

准备 virtualenv

sudo apt install python3-pip

#安装 virtualenv
pip3 install virtualenv

#创建使用 python3.8 为默认 python 解释器的 virtualenv
mkdir ~/harmonyos/venv && virtualenv -p python3.8 ~/harmonyos/venv

#激活 virtualenv，激活后的 pip3 install 会将包文件缓存到相应的子目录中
source ~/harmonyos/venv/bin/activate

#安装 setuptools 和 kconfiglib
pip3 install setuptools kconfiglib

#安装编译 hi3861 需要的 pip 包
pip3 install scons ecdsa pycryptodome
pip3 install --upgrade --ignore-installed six

#关闭虚拟环境
deactivate

可选：将激活脚本添加到 bashrc 中，下次登录默认自动激活此 python 虚拟环境，可以使用deactivate 使虚拟环境无效。

cat ~/.bashrc
source ~/harmonyos/venv/bin/activate
EOF
#生效环境变量
source ~/.bashrc

编译源码

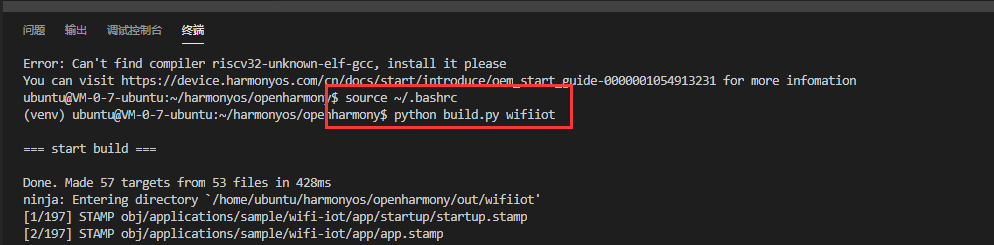

编译 3861 目标平台的命令执行：/bin/python build.py wifiiot

安装并配置Samba服务器

参考如下网文：

安装并配置Samba服务器--将HarmonyOS的文件映射到Windows 中

安装samba

sudo apt-get install samba

配置samba

root权限下终端输入如下指令：

sudo vim /etc/samba/smb.conf

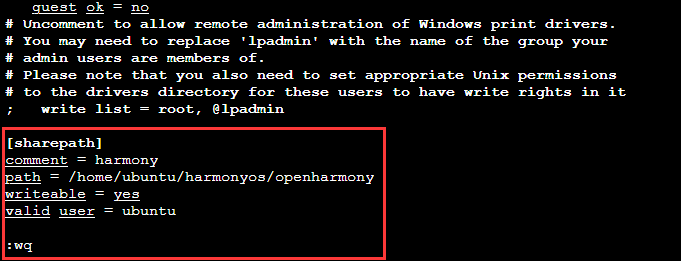

配置文件末尾添加：

[sharepath]
comment = harmony
path = /home/ubuntu/harmonyos/openharmony
writeable = yes
valid user = ubuntu

ESC键退出vim的插入状态，然后输入 :wq ，保存退出vim。

添加samba用户

添加samba用户：ubuntu ，密码设置为：123456。

sudo smbpasswd -a ubuntu

重启samba服务

sudo service smbd restart

端口映射

因为出于安全考虑，腾讯云禁止了139和445端口，这样在腾讯云上面配置的samba服务器是无法连接上的。

我们修改samba服务器使用的端口：

sudo vim /etc/samba/smb.conf

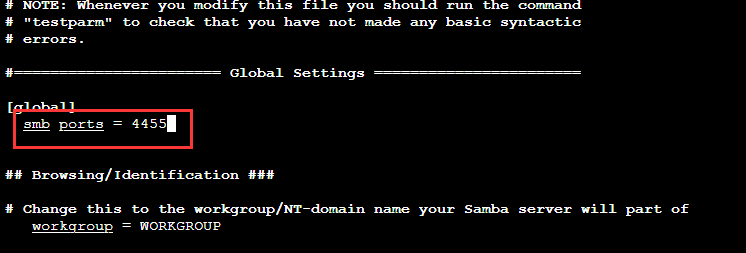

在[global]字段下面添加一句：smb ports = 4455

[global]
smb ports = 4455

然后保存退出，然后重启samba服务。

sudo service smbd restart

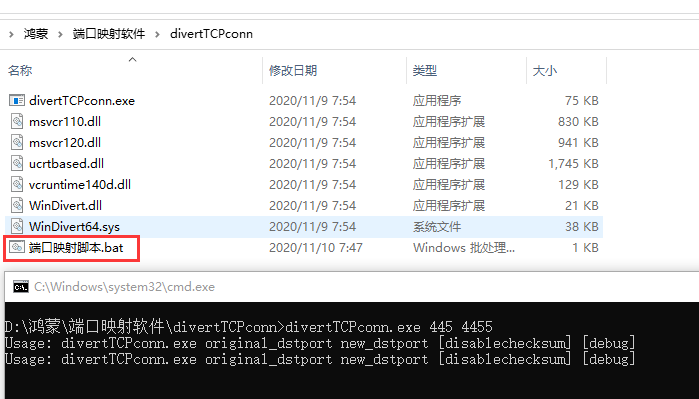

为了能够正常使用samba服务器，我们需要对本地Windows端口号进行映射，网上找到一个软件divertTCPconn.exe可以实现此功能，在控制台cmd中输入：

divertTCPconn.exe 445 4455

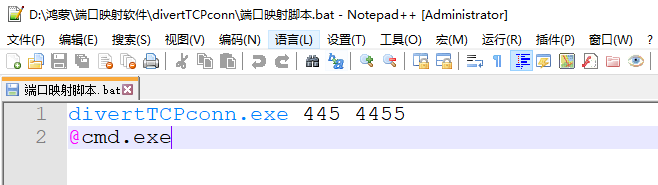

自己编写一个脚本，双击自动运行就好了，省得每次都要在控制台中输入命令。

映射网络驱动器

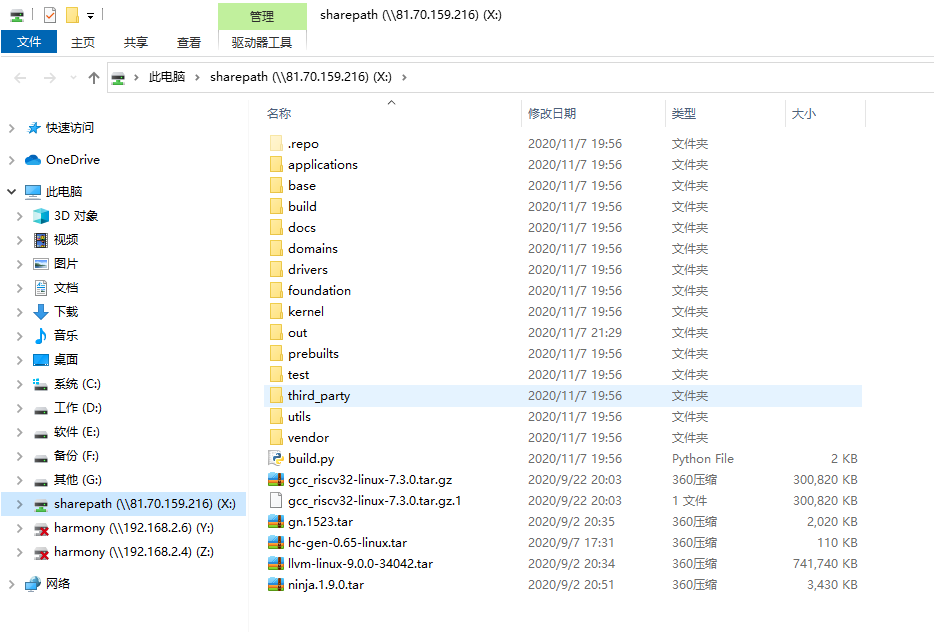

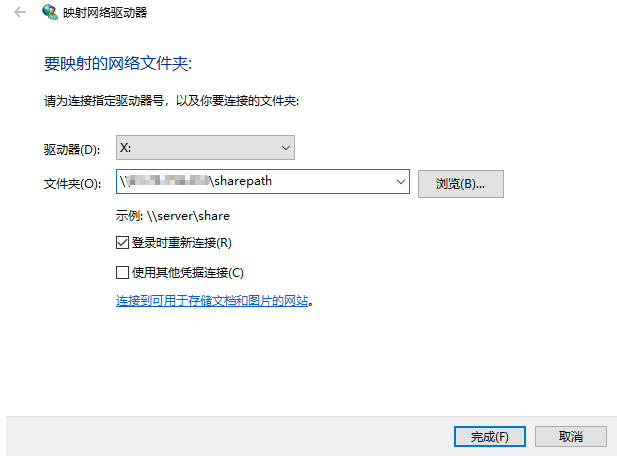

端口映射完成之后，保持控制台界面开启状态，右键“此电脑” --> “映射网络驱动器”--> 输入“\\你的服务器ip\sharepath”--> 点击完成

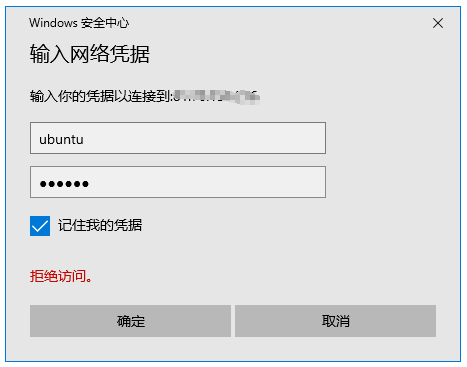

账号为上面设置的：ubuntu，密码为123456。

Windows下编译

鸿蒙系统固件编译和烧写的方法：

源码编译

IDE终端工具打开方法

使用OpenHarmony IDE工具DevEco的终端工具连接Linux服务器。(OpenHarmony IDE工具DevEco集成了终端工具的能力，基本使用请参考官方指导文档)依次点击“View”、“Terminal”，即可打开IDE终端工具。

ssh连接虚拟机

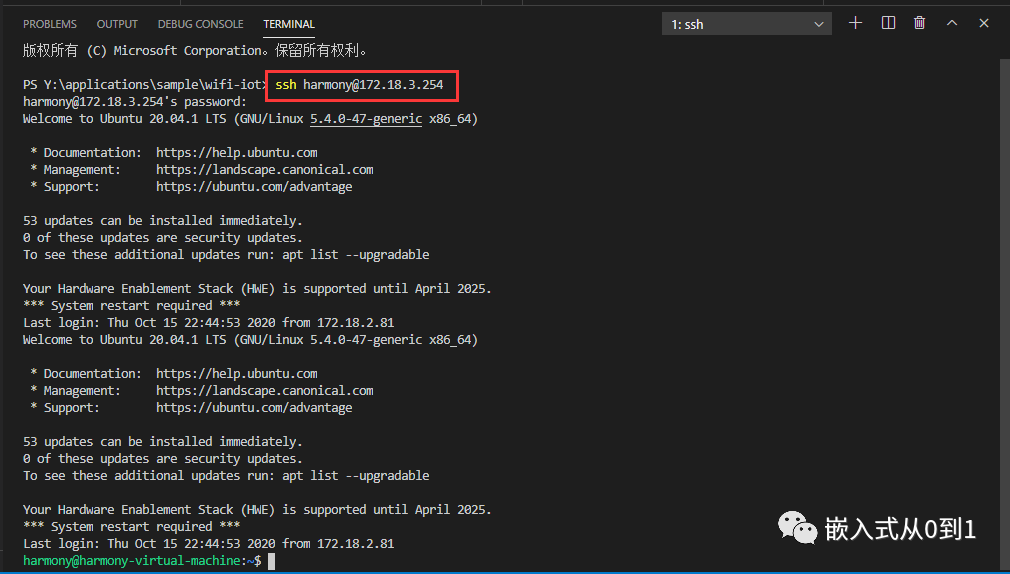

先启动虚拟机，然后在VS Code的终端(TERMINAL)界面输入如下指令：

ssh harmony@172.18.3.254

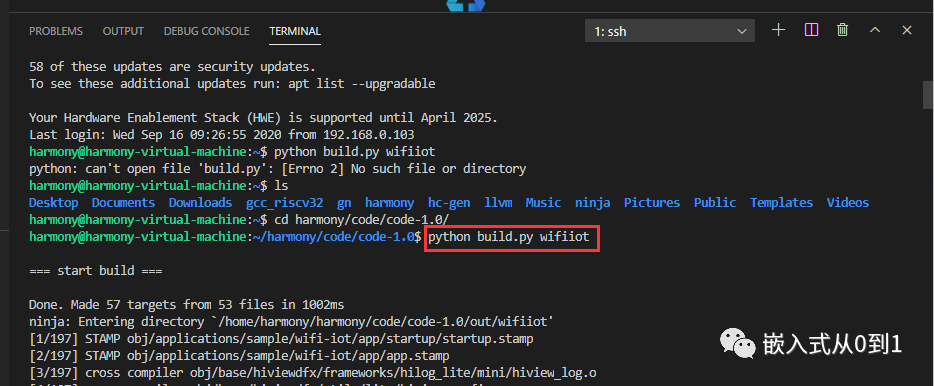

其中172.18.3.254为虚拟机Ubuntu Linux的IP，我们可以看到命令执行完毕之后，VS Code的终端进入了虚拟机的终端：

编译代码

在VS Code的终端界面输入如下指令：

python build.py wifiiot

注意：要在 /home/harmony/harmony/code/code-1.0 目录下执行上面的指令。

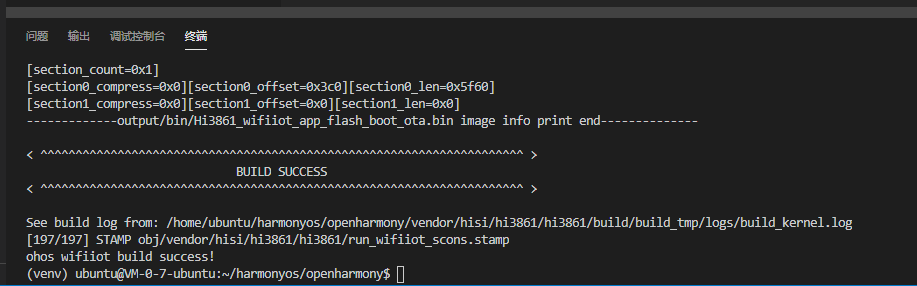

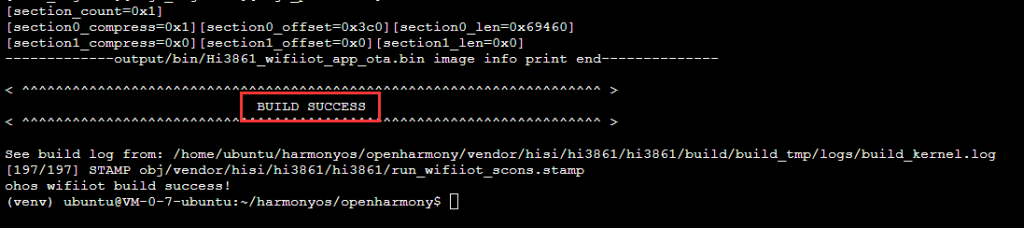

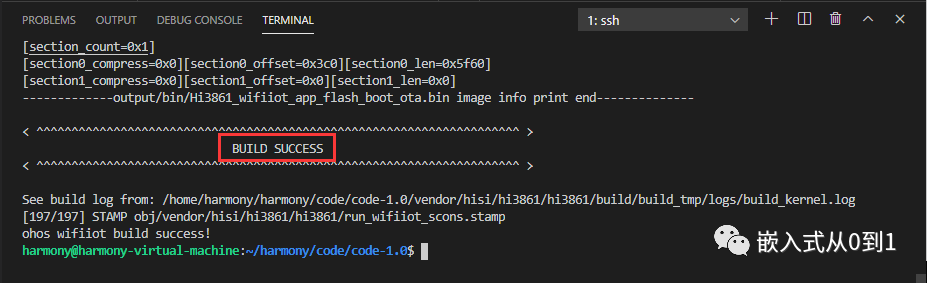

编译结束后，如果出现“BUILD SUCCESS”字样，则证明构建成功。

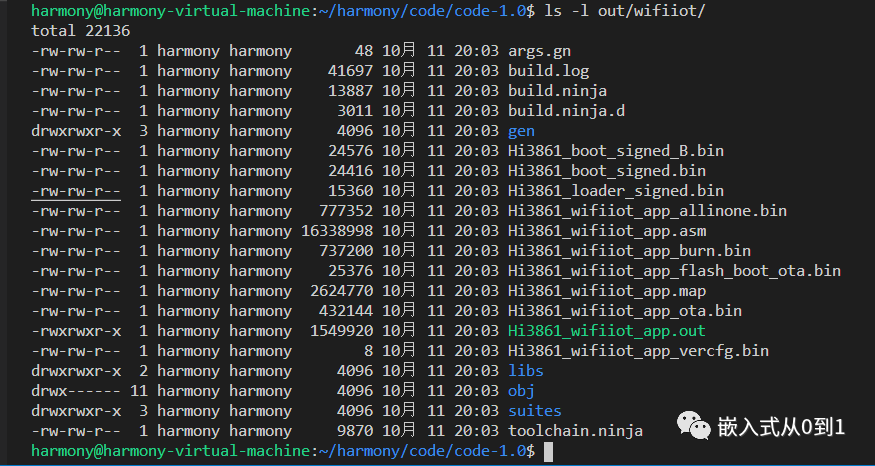

构建成功后，使用指令：

ls -l out/wifiiot/

查看输出文件，会在./out/wifiiot/路径中生成以下文件，我们看到时间是刚刚编译的时间，说明没有问题，至此编译构建流程结束。

Ubuntu虚拟机中查看，下图中的目录和上图的目录两者是一样的。

固件下载

烧录Hi3861 WLAN模组固件可以通过OpenHarmony IDE工具DevEco完成，

固件下载过程

安装串口驱动

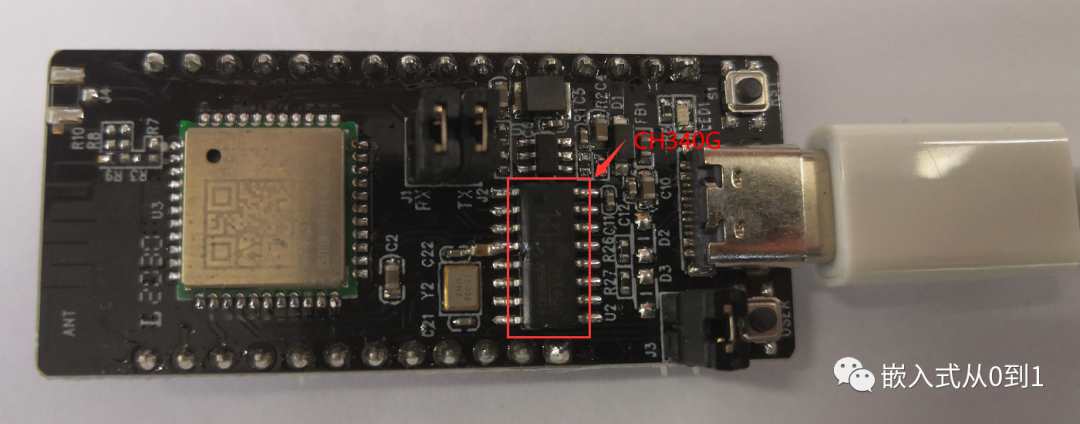

Hi3861 WLAN模组上面有一个Type C USB接口与CH340G芯片连接，实现了USB转串口功能。

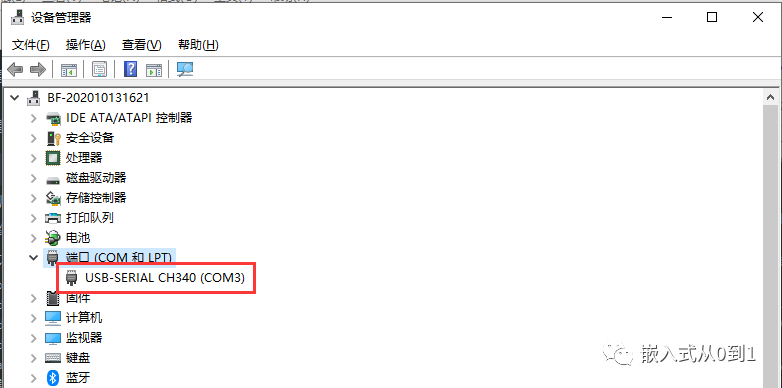

我们使用USB线连接WLAN模组(需预先安装USB转串口驱动，安装时需要先连接模组，驱动下载地址：http://www.wch.cn/search?q=ch340g&t=downloads)，Type C的另一端与USB口相连，然后在设备管理器中查看COM口，如USB-SERIAL CH340(COM3)，该串口集成了烧录、日志打印、AT命令等功能。

IDE烧录配置

串口烧录参数配置

Baud Rate：921600Data bit：8

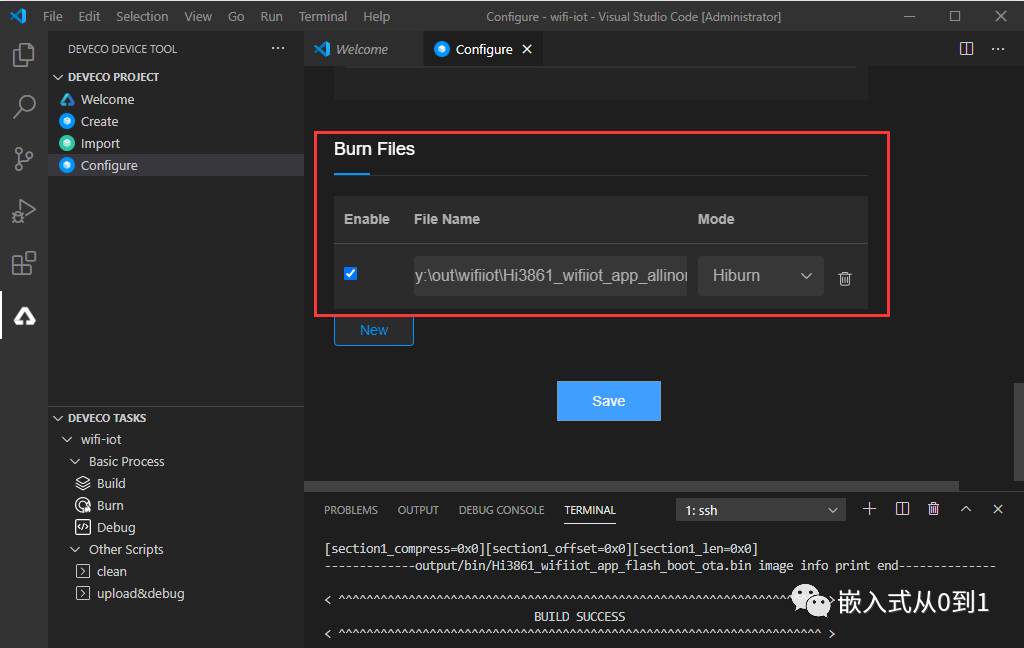

Burn Files选择

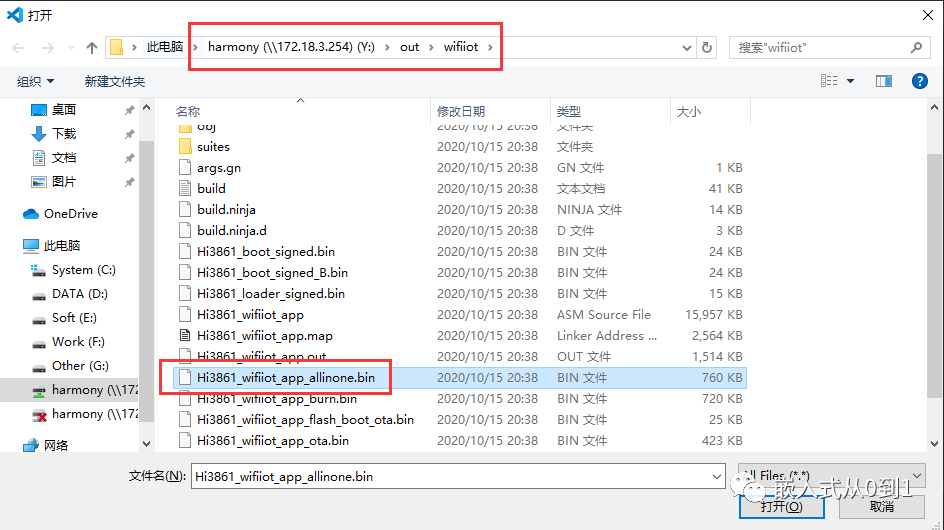

文件存放路径：

.\out\wifiiot\Hi3861_wifiiot_app_allinone.bin

上面截图，在Windows系统下直接打开了虚拟机中的文件，使用的是Samba服务器实现的，具体实现细节可以参考：

安装并配置Samba服务器--将HarmonyOS的文件映射到Windows 中

RISC-V系列代码烧录

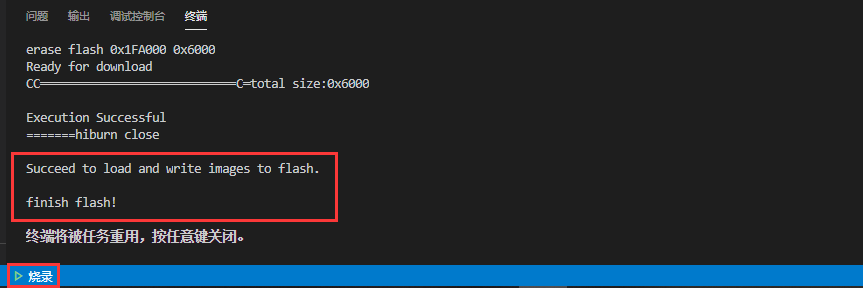

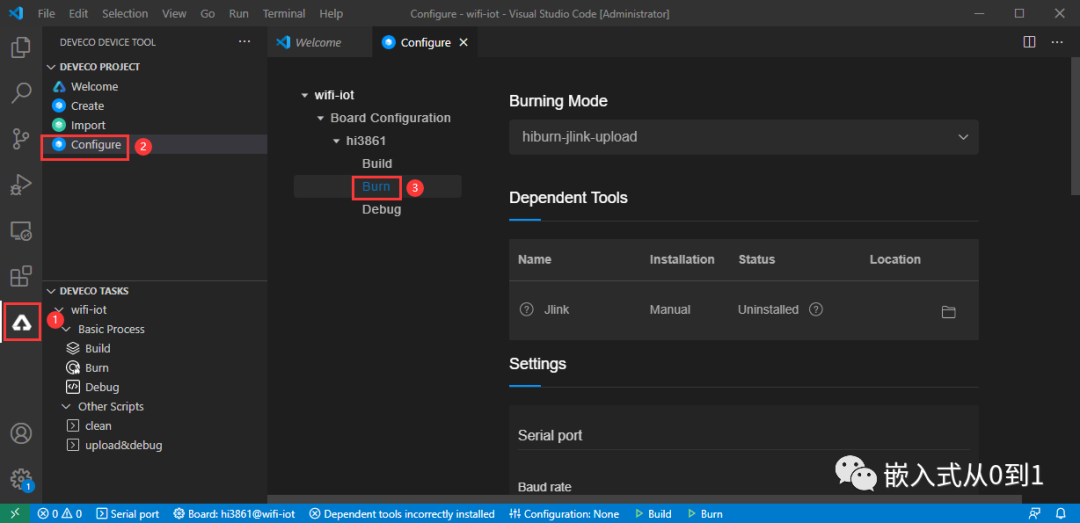

点击下图中Burn右侧的三角按钮，进入烧写固件模式，稍后上面会弹出串口选择列表，选择对应的串口(我的机器使用COM3与Hi3861模块相连)，如果环境搭建没有问题的话，即可完成固件的下载。

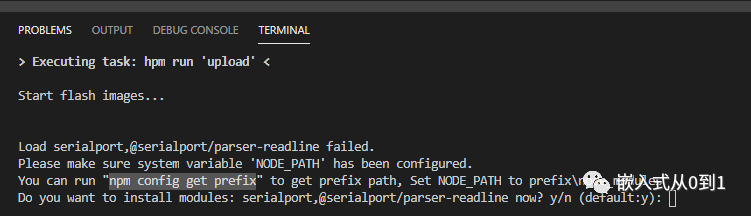

如果点击下载的三角按钮，出现下图所示错误：

根据错误提示，使用如下指令查找npm所在路径：

npm config get prefix

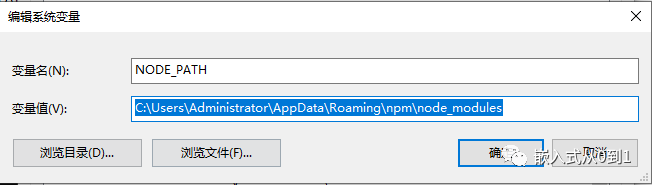

那么，我们在系统环境变量中添加：

NODE_PATH = C:\Users\Administrator\AppData\Roaming\npm\node_modules

即可。

测试WiFi模组

使用串口助手工具，连接Hi3861模组串口(我的机器是COM3)，并配置好波特率115200，同时勾选“发送新行”，确保输入字符串以"\r\n"结尾，避免AT命令无法输入。

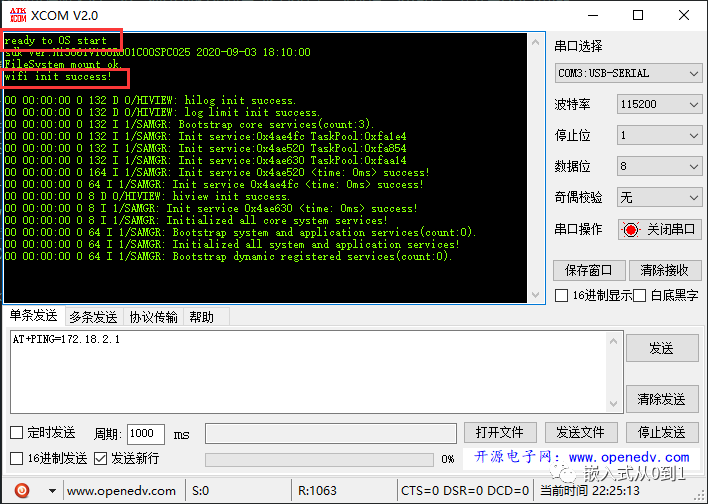

复位WLAN模组，终端界面显示“ready to OS start”，证明WiFi模组复位成功。

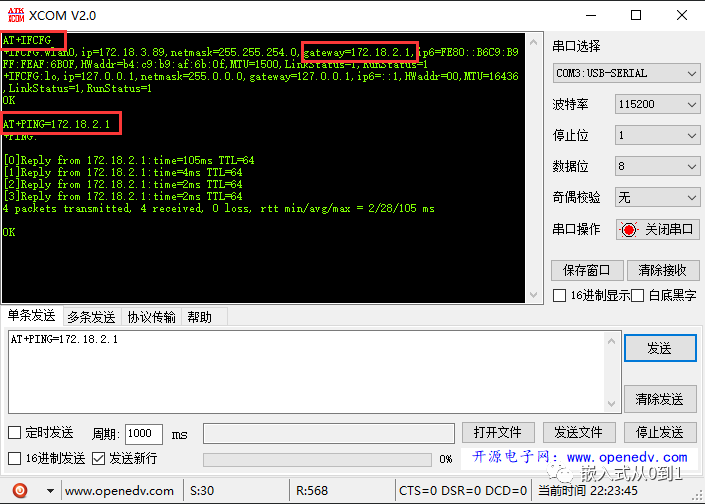

在窗口助手中，依次执行如下AT命令，使Hi3861模块启动STA模式，连接指定AP热点，并开启DHCP功能。

命令含义AT+STARTSTA启动STA模式AT+SCAN扫描周边APAT+SCANRESULT显示扫描结果AT+CONN="SSID",,2,"PASSWORD"连接指定AP，其中SSID/PASSWORD为待连接的热点名称和密码AT+STASTAT查看连接结果AT+DHCP=wlan0,1通过DHCP向AP请求wlan0的IP地址AT+IFCFG查看模组接口IPAT+PING=X.X.X.X查看WLAN模组与网关联通是否正常，其中X.X.X.X需替换为实际的网关地址
