原标题：最简单最快速的UG编程入门
第一节CAM基础知识与操作流程
1.1UG/CAM的加工环境
UG/CAM加工环境是指进入UG的制造模块后进行加工编程作业的软件环境，它是实现UG/CAM加工的起点。点击“开始”菜单，在弹出的菜单中选择“加工”命令，便进入UG的加工应用模块。

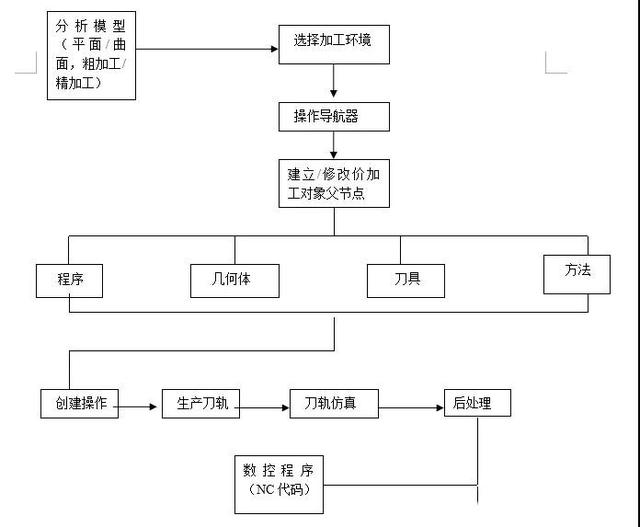

1.2UG/CAM加工流程
1.3创建程序组

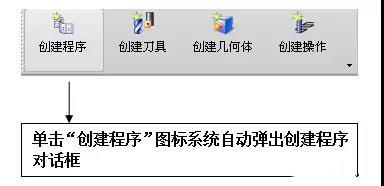

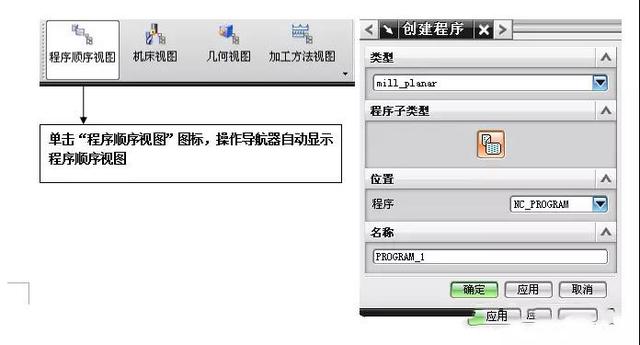

在程序 视图中，单击“创建程序”图标或者在主菜单上选择【插入】【程序】命令，系统弹出创建程序对话框。
在“类型”下拉菜单中选择合适的模版类型，在“程序”下拉列表中，选择新建程序所附属的父程序组，在“名称”文本框中输入名称。单击“确定”按钮创建一个程序组。完成一个程序组创建后将可以在操作导航器中查看。
1.4创建刀具

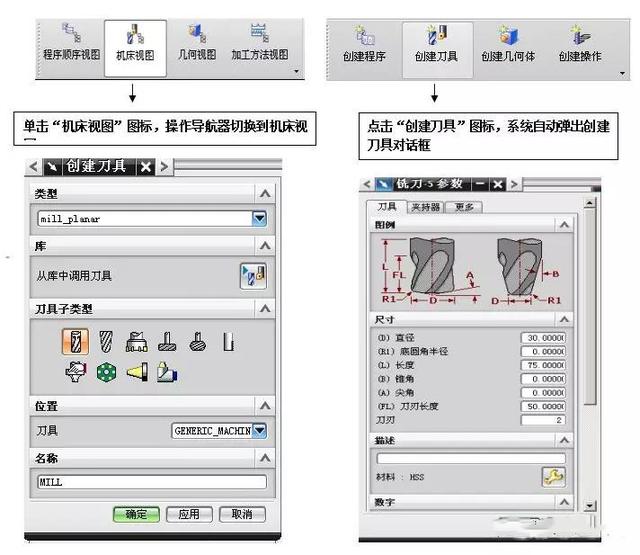

刀具是从毛坯上切除材料的工具，用户可以根据需要创建新刀具。基于选定的CAM配置，可创建不同类型的刀具。在“创建刀具”对话框中，当选择“类型”为drill时，能创建用于钻孔、镗孔和攻丝等用途的刀具；当类型为mill-planar时，能创建用于平面加工用途的刀具；当现在类型为mill-contour时，能创建用于外形加工用途的刀具。
1.5创建几何体

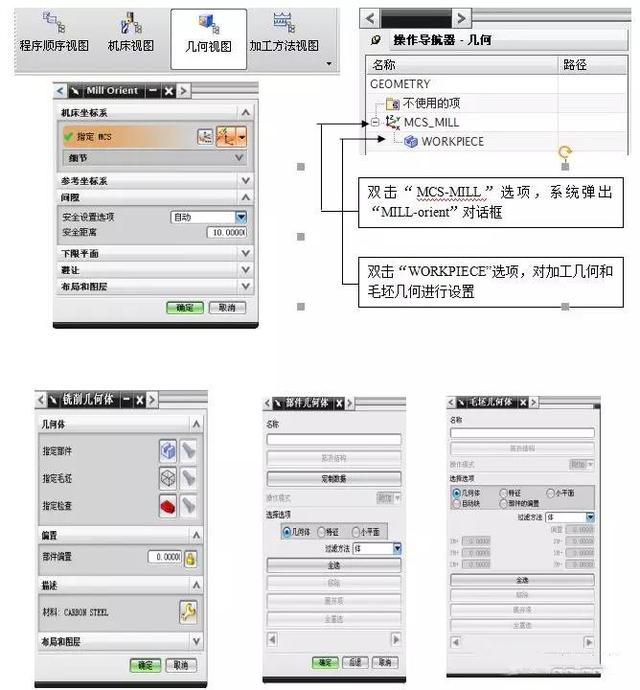

创建几何体可以指定毛坯、修剪和检查几何形状、加工坐标系MCS的方位和安全平面等参数以给后续操作继承。不同的操作类型需要不同的几何类型，平面操作要求指定边界，而曲面轮廓操作需要面或体作为几何对象。
1.6创建加工方法

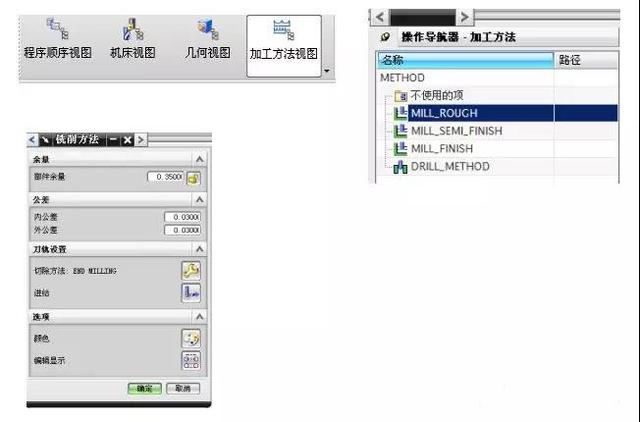

零件加工时，为了保证其加工精度，需要进行粗加工、半精加工和精加工等多个步骤。创建加工方法，其实就是给这些步骤指定内外公差、余量和进给量等参数。将操作导航器切换到加工方法视图，可以看到系统默认给出的四种加工方法，粗加工（MILL-ROUGH）、半精加工（MILL-SEMI-FINSH）、精加工（MILL-FINSH）和钻孔（MILLMETHOD）
