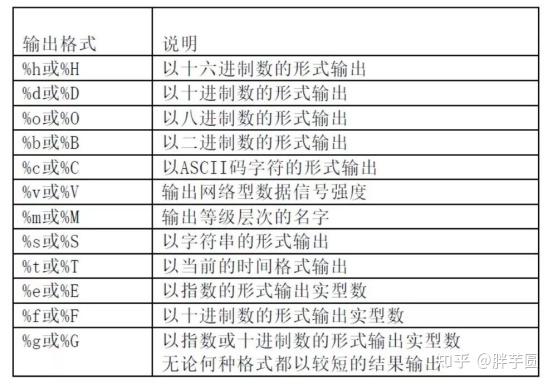

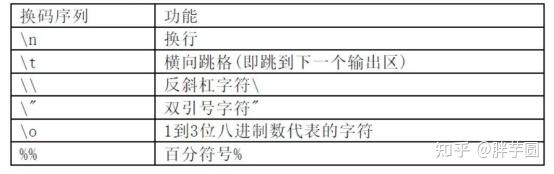

2. 普通字符，即需要原样输出的字符。其中一些特殊的字符可以通过下表中的转换序列来输出。下面表中的字符形式用于格式字符串参数中，用来显示特殊的字符。

在$display和$write的参数列表中，其“输出表列”是需要输出的一些数据，可以是表达式。下面举几个例子说明一下。

[例1]：

module disp;initial
begin
$display("\\\t%%\n\"\123");
end

endmodule

输出结果为

\%
"S

从上面的这个例子中可以看到一些特殊字符的输出形式(八进制数123就是字符S)。

[例2]：

module disp;reg[31:0] rval;pulldown(pd);initial
begin
rval=101;
$display("rval=%h hex %d decimal", rval, rval);
$display("rval=%o otal %b binary", rval, rval);
$display("rval has %c ascii character value",rval);
$display("pd strength value is %v",pd);
$display("current scope is %m");
$display("%s is ascii value for 101",101);
$display("simulation time is %t",$time);
end

endmodule

其输出结果为：

rval=00000065 hex 101 decimal
rval=00000000145 octal 00000000000000000000000001100101 binary
rval has e ascii character value
pd strength value is StX
current scope is disp
e is ascii value for 101
simulation time is 0

输出数据的显示宽度

在$display中，输出列表中数据的显示宽度是自动按照输出格式进行调整的。这样在显示输出数据时，在经过格式转换以后，总是用表达式的最大可能值所占的位数来显示表达式的当前值。

在用十进制数格式输出时，输出结果前面的0值用空格来代替。对于其它进制，输出结果前面的0仍然显示出来。例如对于一个值的位宽为12位的表达式，如按照十六进制数输出，则输出结果占3个字符的位置，如按照十进制数输出，则输出结果占4个字符的位置。

这是因为这个表达式的最大可能值为FFF(十六进制)、4095(十进制)。可以通过在%和表示进制的字符中间插入一个0自动调整显示输出数据宽度的方式。见下例：

$display("d=%0h a=%0h",data,addr);

这样在显示输出数据时，在经过格式转换以后，总是用最少的位数来显示表达式的当前值。下面举例说明：

[例3]：

module printval;

reg[11:0]r1;

initial

begin
r1=10;
$display("Printing with maximum size=%d=%h",r1,r1);
$display("Printing with minimum size=%0d=%0h",r1,r1);

end

endmodule

输出结果为：

printing with maximum size=10=00a:
printing with minimum size=10=a;

如果输出列表中表达式的值包含有不确定的值或高阻值，其结果输出遵循以下规则：

(1).在输出格式为十进制的情况下：

· 如果表达式值的所有位均为不定值，则输出结果为小写的x。

· 如果表达式值的所有位均为高阻值，则输出结果为小写的z。

· 如果表达式值的部分位为不定值，则输出结果为大写的X。

· 如果表达式值的部分位为高阻值，则输出结果为大写的Z。

(2).在输出格式为十六进制和八进制的情况下：

· 每4位二进制数为一组代表一位十六进制数，每3位二进制数为一组代表一位八进制数。

· 如果表达式值相对应的某进制数的所有位均为不定值，则该位进制数的输出的结果为小写的x。

· 如果表达式值相对应的某进制数的所有位均为高阻值，则该位进制数的输出结果为小写的z。

· 如果表达式值相对应的某进制数的部分位为不定值，则该位进制数输出结果为大写的X。

· 如果表达式值相对应的某进制数的部分位为高阻值，则该位进制数输出结果为大写的Z。

对于二进制输出格式，表达式值的每一位的输出结果为0、1、x、z。下面举例说明：

语句输出结果：

$display("%d", 1'bx);

输出结果为：x

$display("%h", 14'bx0_1010);

输出结果为：xxXa

$display("%h %o",12'b001x_xx10_1x01,12'b001_xxx_101_x01);

输出结果为：XXX 1x5X

注意：因为$write在输出时不换行，要注意它的使用。可以在$write中加入换行符\n，以确保明确的输出显示格式。

2.系统任务$monitor

格式：

$monitor(p1,p2,.....，pn);

$monitor;

$monitoron;

$monitoroff;

任务$monitor提供了监控和输出参数列表中的表达式或变量值的功能。其参数列表中输出控制格式字符串和输出表列的规则和$display中的一样。

当启动一个带有一个或多个参数的$monitor任务时，仿真器则建立一个处理机制，使得每当参数列表中变量或表达式的值发生变化时，整个参数列表中变量或表达式的值都将输出显示。

如果同一时刻，两个或多个参数的值发生变化，则在该时刻只输出显示一次。但在$monitor中，参数可以是$time系统函数。这样参数列表中变量或表达式的值同时发生变化的时刻可以通过标明同一时刻的多行输出来显示。如：

$monitor($time,,"rxd=%b txd=%b",rxd,txd);

在$display中也可以这样使用。注意在上面的语句中，“,,"代表一个空参数。空参数在输出时显示为空格。

$monitoron和$monitoroff任务的作用是通过打开和关闭监控标志来控制监控任务monitor的启动和停止,这样使得程序员可以很容易的控制$monitor何时发生。

其中$monitoroff任务用于关闭监控标志，停止监控任务$monitor，$monitoron则用于打开监控标志，启动监控任务$monitor。

通常在通过调用$monitoron启动$monitor时，不管$monitor参数列表中的值是否发生变化，总是立刻输出显示当前时刻参数列表中的值，这用于在监控的初始时刻设定初始比较值。

在缺省情况下，控制标志在仿真的起始时刻就已经打开了。在多模块调试的情况下，许多模块中都调用了$monitor,因为任何时刻只能有一个$monitor起作用，因此需配合$monitoron与$monitoroff使用，把需要监视的模块用$monitoron打开，在监视完毕后及时用$monitoroff关闭，以便把$monitor 让给其他模块使用。

$monitor与$display的不同处还在于$monitor往往在initial块中调用，只要不调用$monitoroff,$monitor便不间断地对所设定的信号进行监视。

3.时间度量系统函数$time

在Verilog HDL中有两种类型的时间系统函数：$time和$realtime。用这两个时间系统函数可以得到当前的仿真时刻。

系统函数$time

$time可以返回一个64比特的整数来表示的当前仿真时刻值。该时刻是以模块的仿真时间尺度为基准的。下面举例说明。

[例1]：

`timescale 10ns/1nsmodule test;
reg set;
parameter p=1.6;
initial
begin
$monitor($time,,"set=",set);
#p set=0;
#p set=1;
end

endmodule

输出结果为：

0 set=x
2 set=0
3 set=1

在这个例子中，模块test想在时刻为16ns时设置寄存器set为0，在时刻为32ns时设置寄存器set为1。但是由$time记录的set变化时刻却和预想的不一样。这是由下面两个原因引起的：

1) $time显示时刻受时间尺度比例的影响。在上面的例子中，时间尺度是10ns，因为$time输出的时刻总是时间尺度的倍数，这样将16ns和32ns输出为1.6和3.2。

2) 因为$time总是输出整数，所以在将经过尺度比例变换的数字输出时，要先进行取整。在上面的例子中，1.6和3.2经取整后为2和3输出。注意：时间的精确度并不影响数字的取整。

$realtime系统函数

$realtime和$time的作用是一样的，只是$realtime返回的时间数字是一个实型数，该数字也是以时间尺度为基准的。下面举例说明：

[例2]:

`timescale10ns/1nsmodule test;
reg set;
parameter p=1.55;
initial
begin
$monitor($realtime,,"set=",set);
#p set=0;
#p set=1;
end

endmodule

输出结果为：

0 set=x
1.6 set=0
3.2 set=1

从上面的例子可以看出，$realtime将仿真时刻经过尺度变换以后即输出，不需进行取整操作。所以$realtime返回的时刻是实型数。

4.系统任务$finish

格式：

$finish;

$finish(n);

系统任务$finish的作用是退出仿真器，返回主操作系统，也就是结束仿真过程。任务$finish可以带参数，根据参数的值输出不同的特征信息。如果不带参数，默认$finish的参数值为1。下面给出了对于不同的参数值，系统输出的特征信息：

*不输出任何信息

*输出当前仿真时刻和位置

*输出当前仿真时刻，位置和在仿真过程中所用memory及CPU时间的统计

5.系统任务$stop

格式：

$stop;

$stop(n);

$stop任务的作用是把EDA工具(例如仿真器)置成暂停模式，在仿真环境下给出一个交互式的命令提示符，将控制权交给用户。这个任务可以带有参数表达式。根据参数值(0，1或2)的不同，输出不同的信息。参数值越大，输出的信息越多。

6.$readmemb和$readmemh

在Verilog HDL程序中有两个系统任务$readmemb和$readmemh用来从文件中读取数据到存贮器中。这两个系统任务可以在仿真的任何时刻被执行使用，其使用格式共有以下六种：

1) $readmemb("",);

2) $readmemb("",,);

3) $readmemb("",,,);

4) $readmemh("",);

5) $readmemh("",,);

6) $readmemh("",,,);

在这两个系统任务中，被读取的数据文件的内容只能包含：空白位置(空格，换行，制表格(tab)和form-feeds)，注释行(//形式的和/*...*/形式的都允许)，二进制或十六进制的数字。

数字中不能包含位宽说明和格式说明，对于$readmemb系统任务，每个数字必须是二进制数字，对于$readmemh系统任务，每个数字必须是十六进制数字。

数字中不定值x或X，高阻值z或Z，和下划线(_)的使用方法及代表的意义与一般Verilog HDL程序中的用法及意义是一样的。另外数字必须用空白位置或注释行来分隔开。

在下面的讨论中，地址一词指对存贮器(memory)建模的数组的寻址指针。当数据文件被读取时，每一个被读取的数字都被存放到地址连续的存贮器单元中去。存贮器单元的存放地址范围由系统任务声明语句中的起始地址和结束地址来说明，每个数据的存放地址在数据文件中进行说明。当地址出现在数据文件中，其格式为字符“@”后跟上十六进制数。如：

@hh...h

对于这个十六进制的地址数中，允许大写和小写的数字。在字符“@”和数字之间不允许存在空白位置。可以在数据文件里出现多个地址。当系统任务遇到一个地址说明时，系统任务将该地址后的数据存放到存贮器中相应的地址单元中去。

对于上面六种系统任务格式,需补充说明以下五点：

1.如果系统任务声明语句中和数据文件里都没有进行地址说明，则缺省的存放起始地址为该存贮器定义语句中的起始地址。数据文件里的数据被连续存放到该存贮器中，直到该存贮器单元存满为止或数据文件里的数据存完。

2.如果系统任务中说明了存放的起始地址，没有说明存放的结束地址，则数据从起始地址开始存放，存放到该存贮器定义语句中的结束地址为止。

3.如果在系统任务声明语句中，起始地址和结束地址都进行了说明，则数据文件里的数据按该起始地址开始存放到存贮器单元中，直到该结束地址，而不考虑该存贮器的定义语句中的起始地址和结束地址。

4.如果地址信息在系统任务和数据文件里都进行了说明，那么数据文件里的地址必须在系统任务中地址参数声明的范围之内。否则将提示错误信息，并且装载数据到存贮器中的操作被中断。

5.如果数据文件里的数据个数和系统任务中起始地址及结束地址暗示的数据个数不同的话，也要提示错误信息。

下面举例说明：

先定义一个有256个地址的字节存贮器 mem:

reg[7:0] mem[1:256];

下面给出的系统任务以各自不同的方式装载数据到存贮器mem中。

initial $readmemh("mem.data",mem);

initial $readmemh("mem.data",mem,16);

initial $readmemh("mem.data",mem,128,1);

第一条语句在仿真时刻为0时，将装载数据到以地址是1的存贮器单元为起始存放单元的存贮器中去。

第二条语句将装载数据到以单元地址是16的存贮器单元为起始存放单元的存贮器中去，一直到地址是256的单元为止。

第三条语句将从地址是128的单元开始装载数据，一直到地址为1的单元。在第三种情况中，当装载完毕，系统要检查在数据文件里是否有128个数据，如果没有，系统将提示错误信息。

7.系统任务 $random

这个系统函数提供了一个产生随机数的手段。当函数被调用时返回一个32bit的随机数。它是一个带符号的整形数。

$random一般的用法是：$ramdom % b ,其中 b>0.它给出了一个范围在（-b+1):(b-1)中的随机数。下面给出一个产生随机数的例子：

reg[23:0] rand;

rand = $random % 60;

上面的例子给出了一个范围在－59到59之间的随机数，

下面的例子通过位并接操作产生一个值在0到59之间的数。

reg[23:0] rand;

rand = {$random} % 60;

利用这个系统函数可以产生随机脉冲序列或宽度随机的脉冲序列，以用于电路的测试。

下面例子中的Verilog HDL模块可以产生宽度随机的随机脉冲序列的测试信号源,在电路模块的设计仿真时非常有用。同学们可以根据测试的需要，模仿下例，灵活使用$random系统函数编制出与实际情况类似的随机脉冲序列。

[例]

`timescale 1ns/1nsmodule random_pulse( dout );output [9:0] dout;reg dout;integer delay1,delay2,k;initial
begin
#10 dout=0;
for (k=0; k< 100; k=k+1)
begin
delay1 = 20 * ( {$random} % 6);
// delay1 在0到100ns间变化
delay2 = 20 * ( 1 + {$random} % 3);
// delay2 在20到60ns间变化
#delay1 dout = 1

上图表示“文件包含”的含意。

图(a)为文件File1.v,它有一个`include "File2.v"命令，然后还有其它的内容(以A表示)。

图(b)为另一个文件File2.v,文件的内容以B表示。

在编译预处理时，要对`include命令进行“文件包含”预处理:将File2.v的全部内容复制插入到 `include "File2.v"命令出现的地方，即File2.v 被包含到File1.v中，得到图(c)所示的结果。

在接着往下进行的编译中，将“包含”以后的File1.v作为一个源文件单位进行编译。

“文件包含”命令是很有用的，它可以节省程序设计人员的重复劳动。可以将一些常用的宏定义命令或任务(task)组成一个文件，然后用`include命令将这些宏定义包含到自己所写的源文件中，相当于工业上的标准元件拿来使用。另外在编写Verilog HDL源文件时，一个源文件可能经常要用到另外几个源文件中的模块，遇到这种情况即可用`include命令将所需模块的源文件包含进来。

[例1]：

(1)文件aaa.v

module aaa(a,b,out);

input a, b;

output out;

wire out;

assign out = a^b;

endmodule

(2)文件 bbb.v

`include "aaa.v"

module bbb(c,d,e,out);

input c,d,e;

output out;

wire out_a;

wire out;
aaa aaa(.a(c),.b(d),.out(out_a));

assign out=e&out_a;

endmodule

在上面的例子中，文件bbb.v用到了文件aaa.v中的模块aaa的实例器件，通过“文件包含”处理来调用。模块aaa实际上是作为模块bbb的子模块来被调用的。在经过编译预处理后，文件bbb.v实际相当于下面的程序文件bbb.v：

module aaa(a,b,out);
input a, b;
output out;
wire out;
assign out = a ^ b;

endmodule

module bbb( c, d, e, out);
input c, d, e;
output out;
wire out_a;
wire out;
aaa aaa(.a(c),.b(d),.out(out_a));
assign out= e & out_a;

endmodule

关于“文件包含”处理的四点说明：

1) 一个`include命令只能指定一个被包含的文件，如果要包含n个文件，要用n个`include命令。

2) `include命令可以出现在Verilog HDL源程序的任何地方，被包含文件名可以是相对路径名，也可以是绝对路径名。例如：'include"parts/count.v"

3) 可以将多个`include命令写在一行，在`include命令行，只可以出空格和注释行。例如下面的写法是合法的。

'include "fileB" 'include "fileC" //including fileB and fileC

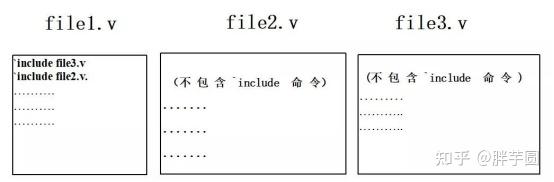

4) 如果文件1包含文件2，而文件2要用到文件3的内容，则可以在文件1用两个`include命令分别包含文件2和文件3，而且文件3应出现在文件2之前。例如在下面的例子中，即在file1.v中定义：

`include"file3.v"

`include"file2.v"

module test(a,b,out);

input[1:`size2] a, b;

output[1:`size2] out;

wire[1:`size2] out;

assign out= a+b;

endmodule

file2.v的内容为：

`define size2 `size1+1...

file3.v的内容为：

`define size1 4...

这样，file1.v和file2.v都可以用到file3.v的内容。在file2.v中不必再用 `include "file3.v"了。

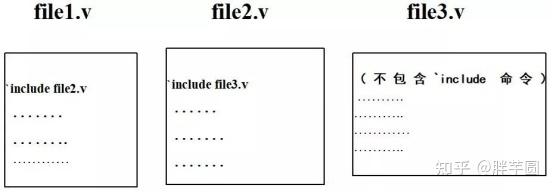

5) 在一个被包含文件中又可以包含另一个被包含文件，即文件包含是可以嵌套的。例如上面的问题也可以这样处理，见下图，

它的作用和下图的作用是相同的。

3.时间尺度 `timescale

`timescale命令用来说明跟在该命令后的模块的时间单位和时间精度。

使用`timescale命令可以在同一个设计里包含采用了不同的时间单位的模块。

例如，一个设计中包含了两个模块，其中一个模块的时间延迟单位为ns，另一个模块的时间延迟单位为ps。EDA工具仍然可以对这个设计进行仿真测试。

`timescale 命令的格式如下：

`timescale/

在这条命令中，时间单位参量是用来定义模块中仿真时间和延迟时间的基准单位的。时间精度参量是用来声明该模块的仿真时间的精确程度的，该参量被用来对延迟时间值进行取整操作(仿真前)，因此该参量又可以被称为取整精度。

如果在同一个程序设计里，存在多个`timescale命令，则用最小的时间精度值来决定仿真的时间单位。另外时间精度至少要和时间单位一样精确，时间精度值不能大于时间单位值。

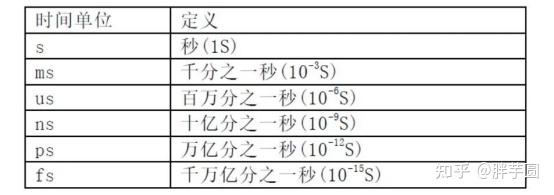

在`timescale命令中，用于说明时间单位和时间精度参量值的数字必须是整数，其有效数字为1、10、100，单位为秒(s)、毫秒(ms)、微秒(us)、纳秒(ns)、皮秒(ps)、毫皮秒(fs)。这几种单位的意义说明见下表。

下面举例说明`timescale命令的用法。

[例1]：

`timescale 1ns/1ps

在这个命令之后，模块中所有的时间值都表示是1ns的整数倍。这是因为在`timescale命令中，定义了时间单位是1ns。模块中的延迟时间可表达为带三位小数的实型数，因为 `timescale命令定义时间精度为1ps.

[例2]：

`timescale 10us/100ns

在这个例子中，`timescale命令定义后，模块中时间值均为10us的整数倍。因为`timesacle 命令定义的时间单位是10us。延迟时间的最小分辨度为十分之一微秒(100ns)，即延迟时间可表达为带一位小数的实型数。

例3：

`timescale 10ns/1ns

module test;

reg set;

parameter d=1.55;

initial

begin

#d set=0;

#d set=1;

end

endmodule

在这个例子中，`timescale命令定义了模块test的时间单位为10ns、时间精度为1ns。因此在模块test中，所有的时间值应为10ns的整数倍，且以1ns为时间精度。这样经过取整操作，存在参数d中的延迟时间实际是16ns(即1.6×10ns)，这意味着在仿真时刻为16ns时寄存器set被赋值0，在仿真时刻为32ns时寄存器set被赋值1。

仿真时刻值是按照以下的步骤来计算的。

1) 根据时间精度，参数d值被从1.55取整为1.6。

2) 因为时间单位是10ns，时间精度是1ns，所以延迟时间#d作为时间单位的整数倍为16ns。

3) EDA工具预定在仿真时刻为16ns的时候给寄存器set赋值0(即语句 #d set=0;执行时刻)，在仿真时刻为32ns的时候给寄存器set赋值1(即语句 #d set=1;执行时刻)，

注意：如果在同一个设计里，多个模块中用到的时间单位不同，需要用到以下的时间结构。

1) 用`timescale命令来声明本模块中所用到的时间单位和时间精度。

2) 用系统任务$printtimescale来输出显示一个模块的时间单位和时间精度。

3) 用系统函数$time和$realtime及%t格式声明来输出显示EDA工具记录的时间信息。

4.条件编译`ifdef、`else、`endif

一般情况下，Verilog HDL源程序中所有的行都将参加编译。但是有时希望对其中的一部分内容只有在满足条件才进行编译，也就是对一部分内容指定编译的条件，这就是“条件编译”。有时，希望当满足条件时对一组语句进行编译，而当条件不满足是则编译另一部分。

条件编译命令有以下几种形式：

1)

`ifdef 宏名 (标识符)

程序段1

`else

程序段2

`endif

它的作用是当宏名已经被定义过(用`define命令定义)，则对程序段1进行编译，程序段2将被忽略;否则编译程序段2，程序段1被忽略。其中`else部分可以没有，即：

2)

`ifdef 宏名 (标识符)

程序段1

`endif

这里的 “宏名” 是一个Verilog HDL的标识符，“程序段”可以是Verilog HDL语句组，也可以是命令行。这些命令可以出现在源程序的任何地方。

注意：被忽略掉不进行编译的程序段部分也要符合Verilog HDL程序的语法规则。

通常在Verilog HDL程序中用到`ifdef、`else、`endif编译命令的情况有以下几种：

*选择一个模块的不同代表部分。

*选择不同的时序或结构信息。

*对不同的EDA工具，选择不同的激励。
